按照生態環境部要求,環保設施向公眾開放單位應定期向社會公眾開放。

作為全國第二批環保設施向公眾開放單位、湖南省環境教育基地,湖南光大環保能源(益陽)有限公司垃圾焚燒發電廠在湖南省生態環境廳和湖南省生態環境事務中心的指導和支持下,結合疫情防控實際,積極響應,以“云開放”形式,滿足公眾對開放單位的了解。

下面帶大家來了解光大環保能源(益陽)有限公司垃圾焚燒發電廠。

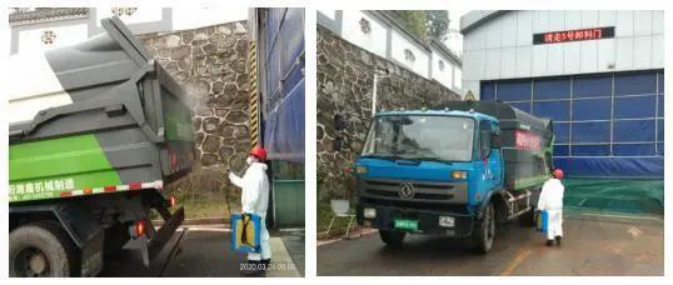

新冠肺炎疫情防控期間,每天生活垃圾進廠量穩定在900噸左右,每一車?yán)M(jìn)廠(尤其是專門車輛運來的廢棄口罩)都要嚴格進行消殺處理(累計處理超過140噸),平均每天發電36萬度,直接進入國家電網。

一、垃圾供給系統

功能區介紹:垃圾供給系統負責接收、計量、儲存、發酵來自各轄區生活垃圾。

主要設備:

自動汽車衡系統:在自動識別環衛垃圾運輸車輛信息后,負責引導、監督垃圾運輸車完成稱重過程,稱重?cái)?shù)據和圖像自動記錄、保存并即時發送至政府監管部。

卸料平臺與垃圾倉:稱重完畢后,環衛車輛通過卸料平臺將生活垃圾送入垃圾倉。垃圾倉的有效容積可容納七天及以上的額定垃圾入場量,確保滿足入爐垃圾量的堆放和發酵要求。倉內一直保持負壓狀態,以防臭氣外逸。

垃圾吊:在垃圾倉內配置自動化垃圾吊,操作人員在垃圾吊控制室通過遠程操作,將垃圾抓入給料斗,經推料爐排推入焚燒爐燃燒。

二、垃圾焚燒爐及余熱鍋爐系統

特有的爐排翻動功能:每個焚燒爐排單元都有獨立的液壓控制機構,完成對垃圾的移動、翻動,且每組爐排的速度和頻率通過燃燒自動控制系統單獨控制,提高了焚燒爐對熱值波動范圍較大的生活垃圾的適應性,降低熱灼減率。

干燥區:對熱值較低的垃圾,翻動的動作可以使垃圾層得到充分地疏松,加大與空氣的接觸面積,加快干燥過程。

燃燒區:當垃圾含水率高時,增加翻轉次數,提高一次風量,使氧和垃圾得到較好的混合;需要壓火時,減少翻轉次數,降低一次風量。

燃盡區:通過翻動動作進一步對垃圾進行攪動、松動和通風,提高燃盡率。

液壓驅動控制系統:每臺套垃圾焚燒爐配有一套專業液壓系統。由液壓泵站,液壓閥站,電氣控制柜及液壓管路等組成。液壓泵站是液壓閥站、撈渣機、溜槽擋板門液壓缸的油源設備。

本項目的余熱鍋爐為臥式單汽包自然循環水管鍋爐,位于焚燒爐的上部。余熱鍋爐由水管系統、汽包、蒸發管束、過熱器系統及省煤器系統等組成。焚燒爐出來的高溫?zé)煔?/span>,被焚燒爐上部第一、二、三通道的水冷壁管垂直輻射吸收部分熱量,然后煙氣經水平對流段繼續沖刷膜式蒸發受熱面、過熱器及省煤器吸收部分熱量,最后排至煙氣凈化系統。

三、煙氣凈化系統

光大國際結合多年實踐經驗,開發了其獨有的、更高效的成套煙氣處理設備。煙氣凈化系統主要通過脫硝+半干法+活性炭+布袋除塵器工藝,將煙氣中粉塵、酸性氣體、重金屬及嚅英等污染物進行處理,使煙氣達到或優于歐盟2010排放標準。

主要設備:

脫酸塔:通過石灰漿與煙氣中HCI、HF、SO2等酸性氣體混合反應,從而去除煙中的酸性氣體。

活性炭噴射系統:通過壓縮空氣噴射進煙道,吸附煙氣中重金屬、二唔英等。

干法脫硝系統:通過羅茨風機將氫氧化鈣粉末噴射進煙道,進步去除煙氣中的酸性氣體。

布袋除塵器:通過布袋過濾煙氣中的顆粒物。

高溫脫硝(SNCR)系統:通過壓縮空氣將20%濃度的氨水噴射進余熱鍋爐第一煙道850~1100c區域,對煙氣中的NOx進行還原反應,去除煙氣中的NOx。

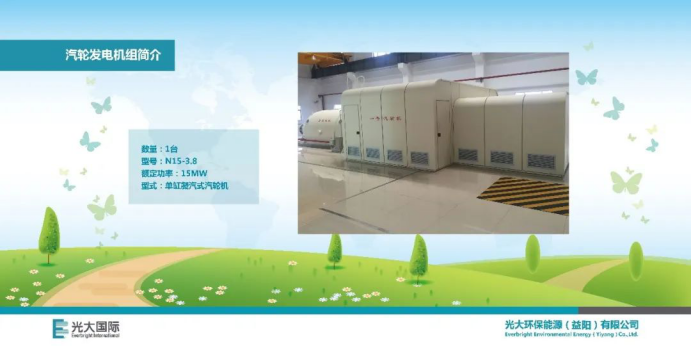

汽機發電系統:配置一臺15MW的汽輪發電機組,日均發電量可達36萬度。

滲濾液處理系統:

滲濾液處理系統主要由預處理+厭氧+A/O+超濾+納濾+反滲透+污泥脫水系統組合而成,主要去除滲濾液中的高濃度有機物及氨氨、重金屬及懸浮物等污染物,最終出水達到全回用標準。

預處理系統:主要將滲濾液原液中的大分子有機物、無機物及懸浮物及重金屬進行初步的處理。

厭氧系統:主要通過厭氧細菌將水中有機物進行處理,處理能力達80%。

A/O系統:主要通過硝化和反硝化反應進一步將水中的氨氨及有機物等進行處理。

超濾系統:主要作用是去除大分子有機物及懸浮物,將A/O出水泥水分離,代替了普通活性污泥法二沉池的作用。

納濾系統:主要去除水中的色度及高價金屬離子和有機物。

反滲透系統:主要去除水中的鹽分,使出水電導率達到工業用水標準。

污泥脫水系統:主要將預處理沉淀池和厭氧系統、A/O系統的剩余污泥進行脫水處理,最終變成干污泥進行入爐燃燒。

垃圾焚燒發電廠“一進四出”:
